KCF46 BCF46 SCF46 KXF46-B EXF46-S補償導線的產品詳細介紹：
熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際xj****水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。

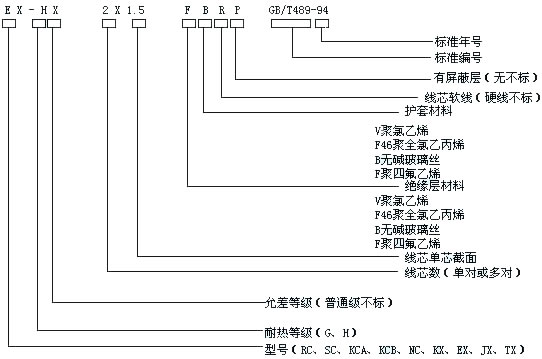

型號表示
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
| 產品標號（標記） |
| 配用熱電 偶分度號 | 一般用（G） 產品標號 | 耐熱用（H） 產品標號 | ||
| 普通級 | 精密級（S） | 普通級 | 精密級（S） | |
| S | SC-G | SC-GS | SC-H | -- |
| N | NC-G | NC-GS | NC-H | NC-HS |
| K | NC-G | NC-GS | NC-H | -- |
| KC2-G | KG2-GS | KC2-H | KC2-HS | |
| KX-G | KX-GS | KX-H | KX-HS | |
| E | EX-G | EX-GS | EX-H | EX-HS |
| J | JX-G | JX-GS | JX-H | JX-HS |
| T | TX-G | TX-GS | TX-H | TX-HS |
| 補償號 線型號 | 配用熱電 偶的分度號 | 補償導線合金線 | 絕緣層 著色 | ||
| 正極 | 負極 | 正極 | 負極 | ||
| SC | S(鉑鉻10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
| NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
| KC | K(銅—康銅) | KPC(銅) | KNC(銅鎳) | 紅 | 藍 |
| KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
| EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
| JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
| TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
補償導線的熱電勢、允差
| 熱電勢及允差（μV） | 熱電偶測試 端溫度(℃) | ||||||
| 100 ℃ | 100 ℃ | ||||||
| 熱電勢 (標準值) | 允 差 | 熱電勢 (標準值) | 允 差 | ||||
| 普通級 | 精密級(S) | 普通級 | 精密級(S) | ||||
| SC或RC | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1440 | ±60(±5.0℃) | -- | 1000 |
| KCA | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| KCB | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | -- | -- | 900 |
| KX | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NC | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| NX | 2774 | ±200(±2.5℃) | ±60(±1.5℃) | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
| EX | 6317 | ±60(±2.5℃) | ±120(±1.5℃) | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 600 |
| JX | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
| TX | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 9285 | ±90(±1.5℃) | ±48(±0.8℃) | 300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
| 使用分類 | 標稱截面(mm2) | 單股線芯 | 多股軟線芯(R) | 絕緣層厚度 | 護層厚度 | 外徑上限 | |||||
| 線芯股數(根) | 單線直徑 | 線芯股數(根) | 單線直徑 | 扁平型 | 屏蔽扁平型 | ||||||
| 單股線芯 | 多股線芯 | 單股線芯 | 多股線芯 | ||||||||
| 一般用(G) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.7 | 3.0x4.6 | 3.1x4.8 | 3.8x5.4 | 3.9x5.6 |
| 0.5 | 1 | 0.80 | 7 | 0.30 | 0.5 | 0.8 | 3.7x6.4 | 3.9x6.6 | 4.5x7.2 | 4.7x7.4 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.7 | 1.0 | 5.0x7.7 | 5.1x8.0 | 5.8x8.5 | 5.9x8.8 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.7 | 1.0 | 5.2x8.3 | 5.5x8.7 | 6.0x9.1 | 6.3x9.6 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.7 | 1.0 | 5.7x9.3 | 5.9x9.8 | 6.5x10.1 | 6.7x10.7 | |
| 耐熱用(H) | 0.2 | 1 | 0.5 | 7 | 0.2 | 0.4 | 0.3 | 2.3x4.0 | 2.4x4.2 | 3.1x4.8 | 3.2x5.0 |
| 0.5 | 1 | 0.80 | 7 | 0.3 | 0.4 | 0.3 | 2.9x5.0 | 3.0x5.2 | 3.7x5.5 | 3.8x6.0 | |
| 1.0 | 1 | 1.13 | 7 | 0.43 | 0.4 | 0.3 | 3.5x5.7 | 3.7x6.1 | 4.3x6.5 | 4.5x6.9 | |
| 1.5 | 1 | 1.37 | 7 | 0.52 | 0.4 | 0.3 | 4.0x6.5 | 4.2x6.9 | 4.8x7.3 | 5.0x7.7 | |
| 2.5 | 1 | 1.76 | 19 | 0.41 | 0.4 | 0.3 | 4.5x7.3 | 4.8x7.9 | 5.3x8.1 | 5.6x8.7 | |
